方案核心：依托光脉工业级红外LED、陶瓷大功率LED、UV-LED、太阳光模拟器 LED等核心产品，为光伏 研发测试、生产制造、全产业链提供高可靠、低能耗、长寿命、高精度的LED光电器件与系统方案，解决光伏设备“光 — 电 — 热 — 控” 关键痛点。

一、光脉 LED 产品适配光伏设备核心优势

1. 核心产品矩阵（光伏专用）

红外 LED（850nm/940nm/1050nm/1200nm）

陶瓷封装、耐高温（-40℃～125℃）、高辐射功率、抗 UV 老化

适用：串焊机加热、EL 隐裂检测、光伏热场监测、高温传感

UV-LED（365nm/385nm/395nm/405nm）

高功率、窄光谱、冷光源、温升＜5℃、长寿命（≥20,000h）

适用：组件封装固化、边框胶固化、导电银浆低温固化、N 型 / TOPCon/HJT 电 池工艺

全光谱太阳光模拟器 LED（300～1200nm）

AM1.5G 光谱匹配度≥99%、辐照均匀性＜2%、光强 0.1～1.5Suns 可调

适用：电池片 I-V 测试、组件效率标定、可靠性老化、低光 / 弱光性能测试

2. 技术优势（光伏场景专属）

· 高可靠性：满足光伏户外 / 高温 / 高湿 / 高粉尘环境，MTBF＞50,000h

· 精准控光：波长 / 光强 / 温度闭环控制，适配光伏高精度测试与工艺

· 节能高效：较传统光源（氙灯 / 汞灯 / 卤素灯）节能 60%+、寿命提升 5～10 倍

· 标准化 + 定制化：兼容 IEC 60904、JIS C 8912、CE、等认证，支持波长 / 功率 / 接口定制

二、光伏设备四大场景应用方案（光脉 LED）

方案 1：光伏研发与测试设备（太阳模拟器 + EL 检测）

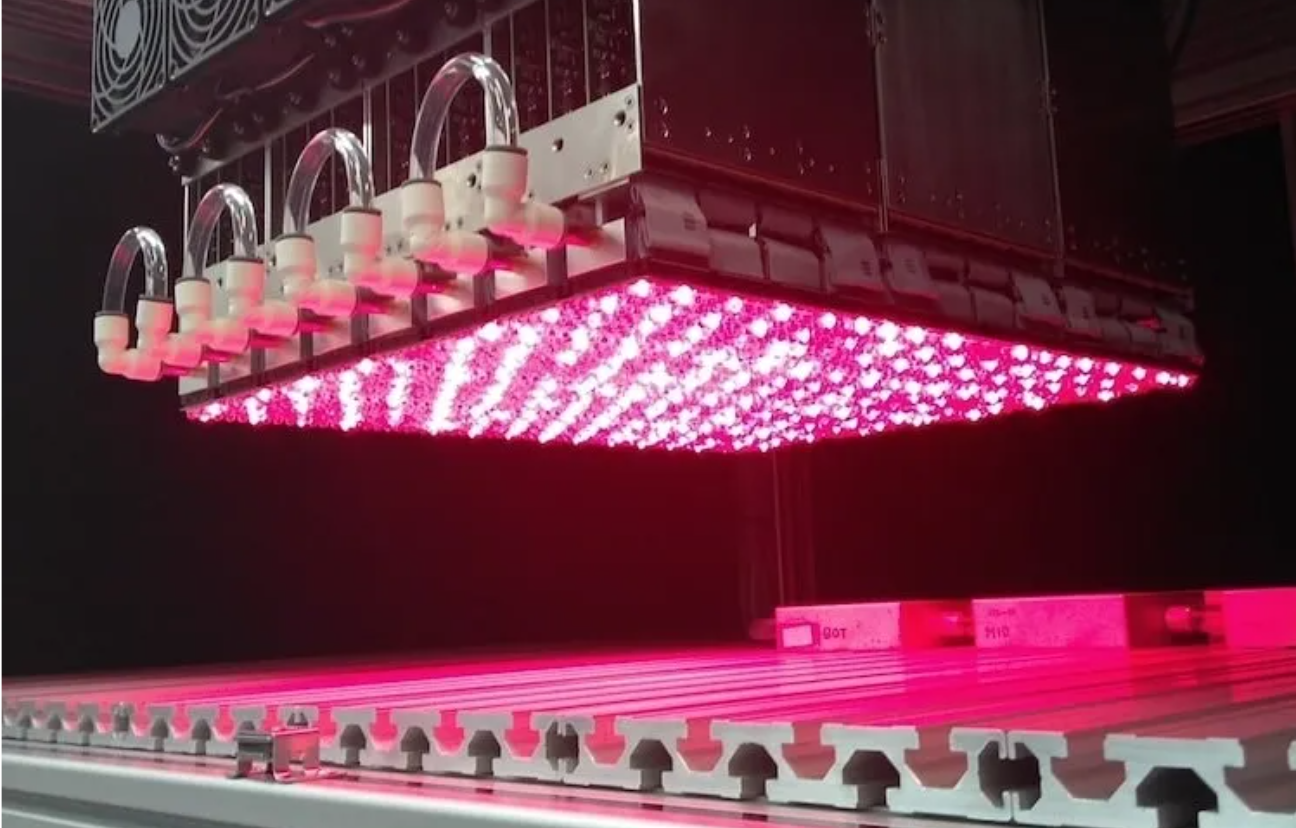

1）LED 太阳光模拟器（I-V 测试 / 效率标定）

核心配置

· 光源：光脉 多波段复合 LED 阵列（300～1200nm，A + 级光谱）

· 驱动：恒流闭环控制，辐照度稳定性＜0.5%

· 光学：匀光系统 + 准直镜，450×450mm 均匀度＜1.8%

· 温控：主动风冷 / 液冷，光源温升＜3℃

应用价值

· 替代传统氙灯：无汞环保、能耗降 70%、寿命 2 万 h+、维护成本降 90%

· 适配：晶硅、PERC、TOPCon、HJT、IBC、叠层、钙钛矿电池全类型测试

· 支持：动态光强模拟（0.1～1.5Suns）、低光性能、温度系数、长期老化测试

2）EL 电致发光检测（隐裂 / 虚焊 / 断栅）

核心配置

· 红外光源：光脉 850nm/940nm 大功率红外 LED（1W～5W，陶瓷封装）

· 阵列：线性 / 面阵均匀排布，无暗区、无过热

· 控制：脉冲驱动，亮度可调、触发同步、防过热保护

优势

· 非接触、快速成像（≤200ms / 片）、隐裂检出率≥99.9%

· 适配：电池片 EL、组件 EL、在线串焊 EL 检测设备

方案 2：光伏生产制造（串焊 + 固化 + 工艺加热）

1）串焊机红外加热 LED（核心光源）

光脉专用红外 LED

· 波长：850nm（强穿透，厚片）、940nm（柔和，薄片）

· 功率：单颗 1W～5W，阵列总功率 100W～500W

· 温度：工作温度 - 40℃～125℃，适配 24h 连续生产

· 特点：非接触、精准控温（200～400℃）、热集中、碎片率＜0.2%

替代价值

· 较红外灯管：升温快（＜1s）、控温准、寿命长（3 万 h+）、节能 50%+

2）UV-LED 固化系统（组件封装 / 边框胶 / 导电胶）

核心配置

· 光源：光脉 365nm/385nm/395nm UV-LED（高功率、窄谱、冷光源）

· 模组：线光源 / 面光源，均匀度≥95%，功率密度 1000～8000mW/cm²

· 控制：智能调光、能量闭环、温度联动、快门联动

适配场景

· 组件封装胶（EVA/POE）快速固化、边框密封胶固化、接线盒导电胶固化

· N 型 / TOPCon/HJT 薄电池专用：温升＜5℃，无热损伤、无隐裂、钝化层完好

· 优势：固化时间缩至 3～10s、能耗降 80%、无汞、寿命 2 万 h+、占地小

三、技术指导（选型 + 安装 + 调试 + 维护）

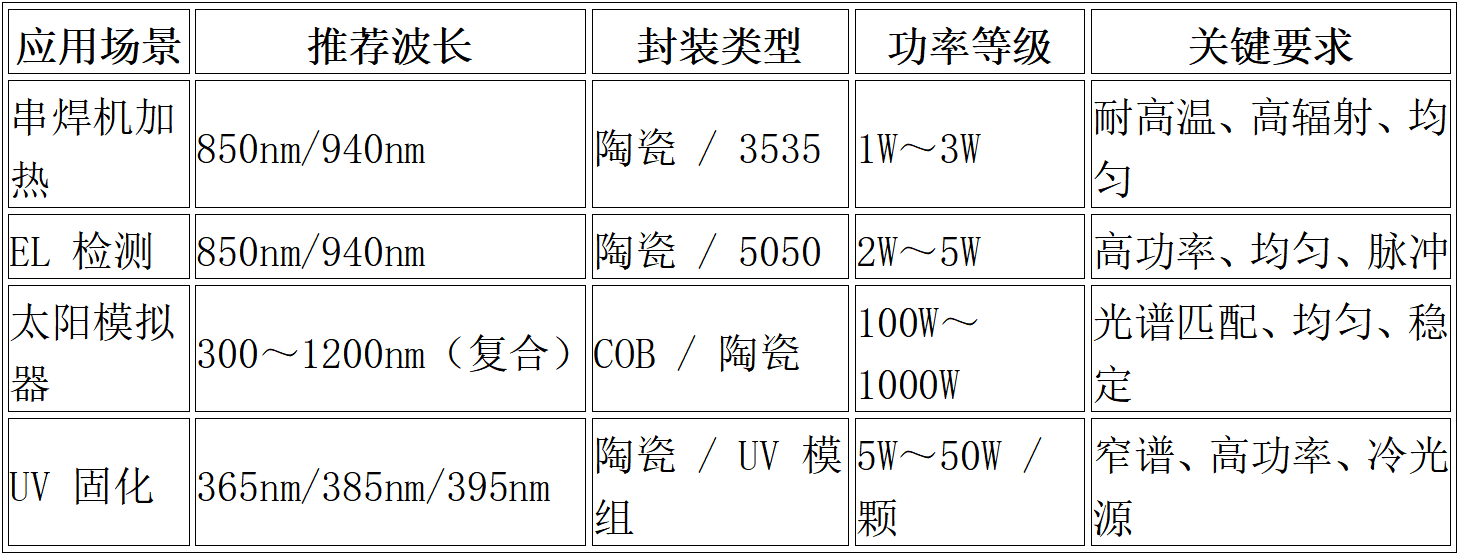

1. 产品选型指南（光伏场景）

2. 安装与调试规范

1）红外 / UV LED 安装

· 散热：必须配铝型材 / 液冷散热，结温＜85℃（光衰最小）

· 光学：透镜 / 反光杯精准对准，避免漏光、杂光干扰

· 电气：恒流驱动，电压波动≤±1%，浪涌保护、EMC 滤波

2）太阳光模拟器调试

· 光谱校准：用光谱仪匹配 AM1.5G，各波段误差≤1%

· 均匀性：测试面 4 点 / 9 点辐照校准，不均匀度＜2%

· 光强标定：用标准电池片标定 1000W/m²，误差≤±1%

3. 维护与寿命管理

· 日常：每周清洁透镜 / 面罩（防灰尘影响光强 / 均匀性）

· 定期：每 3 个月测光强 / 光谱 / 均匀性，偏差＞5% 及时校准

· 寿命：光脉 LED 光衰＜5%/3000h，正常使用 3～5 年无需更换

· 故障：驱动异常、光强骤降、过热保护 → 先查散热、再查驱动、最后换光源

4. 安全与环境要求

· 温度：工作 - 40℃～85℃（工业级），存储 - 55℃～125℃

· 湿度：0～95% RH（无凝露），户外加防潮 / 防腐蚀涂层

· 防护：电站 / 户外用 IP65/IP67，防沙尘、防雨、防盐雾

· 认证：满足 IEC 60904-9、CE、RoHS，适配出口光伏产线

四、方案价值与效益总结

1. 经济效益

· 设备：初期投入降 30%+、维护成本降 80%+、寿命延长 5～10 倍

· 能耗：较传统光源 节能 60%～80%，年电费大幅下降

· 良品率：串焊 / 固化 / 测试精度提升，碎片率降 60%+、良品率≥99.8%

2. 技术效益

· 适配：全产业链覆盖（研发 / 生产 / 运维 / 储能）

· 稳定：24h 连续生产、户外极端环境零故障

· 智能：光 - 电 - 热 - 控一体化，自动化 + 数字化升级

3. 环保效益

· 无汞、无臭氧、无辐射，符合欧盟环保指令

· 光伏 + LED 双绿色技术，全生命周期碳减排≥70%

五、光脉电子服务支持

· 定制化开发：按设备波长 / 功率 / 接口 / 尺寸专属定制

· 技术对接：现场调试、光学 / 热学 / 驱动方案设计

· 测试验证：提供光谱 / 光强 / 均匀性 / 寿命测试报告
· 质保：工业级产品 3 年质保，模拟器 / UV 系统 2 年质保
